QBY气动隔膜泵 铝合金气动隔膜泵 不锈钢气动隔膜泵





一、QBY气动隔膜泵产品概述:
QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。

二、QBY气动隔膜泵主要特点:
1、不需灌引水,吸程高达7m,扬程达50m,最高出口压力6.9kgf/cm2;
2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在2-7公斤);
4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
8、结构简单、易损件少,该泵结构简单安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

三、QBY气动隔膜泵主要用途:
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、作为各种固液体分离设备的前级送压装置。

四、QBY气动隔膜泵应用实例
1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压力气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。

五、QBY气动隔膜泵性能参数

型号

最大流量
(L/min)

出口最大
压力
(kgf/cm2)

吸程
(m)

最大允
许能
过颗粒
直径
(mm)

最大供气
压力
(kbf/cm2)

最大供气
消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10/15

20

6.9

5

1

4-7

0.3

QBY-20/25

100

6.9

5

2.5

2-7

0.6

QBY-32/40

140

6.9

5

4.5

2-7

0.6

QBY-50

240

6.9

5

8

2-7

0.9

/

QBY-65

280

6.9

5

8

2-7

0.9

/

QBY-80

400

6.9

5

10

2-7

1.5

/

QBY-100

480

6.9

5

10

2-7

1.5

/

上海邦泉泵业的QBY 系列气动隔膜泵有两大系列,其中QBY1 出口在中间,QBY2出口在侧边。订货时要予以说明,同时还要告之使用环境、温度、介质、流量、扬程、压力、泵体材料、隔膜材料。


六、QBY气动隔膜泵泵体材料和隔膜片材料:

泵体材料
代号
泵体材料
代号
铝合金
不锈钢
铸铁
衬胶
ZCJ
工程塑料
衬氟
ZCF
隔膜材料
代号
隔膜材料
代号
丁晴橡胶
NBR
氯丁橡胶
CR
氟橡胶
四氟橡胶
F46
乙丙橡胶
EPDM



可以定做衬氟或者衬胶材质。

七、QBY气动隔膜结构图:
QBY气动隔膜结构图
1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

八、QBY气动隔膜常见安装方式:
将液体从A容器抽送到B容器可用此法。
将液体从A容器抽送到B容器可用此法

将泵浸在液体中,可代替潜水泵使用,压缩空气另用软管引出。
气动隔膜泵代替潜水泵使用

高粘稠液体可采用此种方法将液位提高,使液料容易抽出。
高粘稠液体输送方法

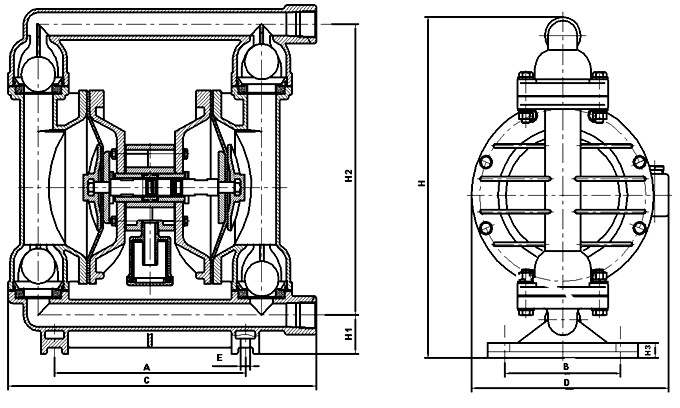

八、QBY气动隔主要外形尺寸:
QBY气动隔主要外形尺寸图

型号 A B C D E H1 H2 H3 H 螺纹 法兰式
NPT/BSPT ANSI DIN
QBY2-10 135 48 218 144 12 34 176 10 226 3/8" - -
QBY2-15 135 48 218 144 12 34 176 10 226 1/2" - -
QBY2-25 236 145 381 248 12 46 344 18 412 1" - -
QBY2-40 236 145 381 248 12 50 348 18 428 1½ " - -
QBY2-50 320 220 518 347 14 50 521 27 609 2"
QBY2-80 360 240 634 455 18 96 696 50 842 3"
QBY2-100 360 240 634 455 18 130 722 50 966.5 4"


八、QBY气动隔膜泵使用注意事项:
1.本泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
4.更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

九、QBY气动隔膜泵理想的系统连接示气意图:
QBY动隔膜泵理想的系统连接示气意图
备注:在使用QBY气动隔膜泵时,要安装空气过滤器,以滤去压缩空气中的水分,并在泵的出口安装压力表,避免因压力过高损害泵,在泵不工作时应及时清洗泵,避免因凝固损坏泵。
