ZXL直联式自吸泵



产品名称:ZXL直联式自吸泵

其他自吸泵系列:ZX自吸泵       ZW自吸排污泵      CYZ-A自吸油泵

ZXL直联式自吸泵产品特点
1、ZXL直联式自吸泵结构紧凑。该系列泵为卧式结构,机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。
2、ZXL直联式自吸泵运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的动静平衡,运行时无振动,低噪音、延长了轴承的使用寿命,改善了使用环境。
3、ZXL直联式自吸泵轴封采用优质机械密封,动、静环由硬质合金制成,耐磨损、无泄漏、使用寿命长。
4、ZXL直联式自吸泵采用先进水力模型,具有效率高、性能好等特点。
5、ZXL直联式自吸泵安装使用维护方便。吐出管路不需要装止回阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。
6、ZXL直联式自吸泵结构独特、自吸性能好,工作前只需要保证泵体内储有定量吸引液即可。

ZXL直联式自吸泵产品概述
ZXL直联式自吸泵、CYZ-A直联式自吸离心油泵系本公司根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属国内首创。各项技术性能指标居国内领先,达到国际先进水平,具有广阔的应用市场和发展前景。

ZXL直联式自吸泵用途:
1、ZXL直联式自吸泵适用于工业和城市排水,环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。使用介质温度不超过80℃,粘度≤100厘珀、含固量可达30%以下。
2、CYZ-A直联式自吸离心泵,广泛适用于油库、加油站、油轮、油船、码头、油车、机场、分别输送汽油、煤油、柴油、航煤等。如改用耐腐蚀机械密封和不锈钢材质还可以适应于化工、制药、酿造、电镀、印刷、造纸、电力矿山等,输送介质温度-20℃-80℃,粘度≤100厘珀,含固量可达30%以下。该系列泵特别适应于油轮或输水船舶上,可兼作扫舱泵扫舱效果好。

ZXL直联式自吸泵工作条件
1、周围环境温度≤40℃,海拔高度≤1000M,相对湿度≤95%,介绍温度≤80℃,特要求可达200℃。
2、自吸高度不能超过规定值5-6.5米,吸入管长度≤10米。

ZXL直联式自吸泵型号意义

ZXL直联式自吸泵型号意义

ZXL直联式自吸泵结构工作原理
ZXL直联式自吸泵与CYZ-A直联式自吸离心油泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常启动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘形成有一定厚度的白色泡沫带及高速旋液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低、较轻的气体从混合气液中被分离出来,气体通过泵体吐出继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘......。随着这个过程周而复始地进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。因为该泵具有这种独特的排气能力,所以此两种泵能输送含有气体的液体,无需安装底阀。CYZ-A直联式自吸离心油泵使用在油轮上时具有良好的扫舱功能。

ZXL直联式自吸泵结构说明
1、电动机:直接与水泵联接传送动力,采用名牌电机。CYZ-A泵采用名牌防爆电机。
2、泵轴:与电机同轴。为电机加长轴,确保了轴的同心,使泵运行平稳、无噪音和振动现象,采用镀铬处理,增强了使用寿命。
3、挡水圈:防止因密封漏水而使电机进水。
4、机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温、高压机械密封,运行寿命长,不渗漏、对轴无磨损,不积水垢,保证工作环境的整洁。
5、泵盖:连接泵体和电机
6、泵体:压出室和吸入室及气液分离室采用优秀水力模型设计而成,既美观又高效,设有安装底脚便于安装和运行稳固。
7、叶轮:采用先进的水力模型设计而成,具有高效率,可靠性好等特点。
8、密封环:水泵叶轮与泵体接合处起密封作用。
9、底盖板:当泵体内有沉垢淤积时,可打开底盖板清除污垢。
10、放水栓:当泵长期不用时,可以打开放水栓放干储液。
11、底盘:连接整泵便于安装,也可以安装隔振器。
12、出口接管:连接出水管道
13、加水阀:当泵内腔储液不足时可打开阀门加水。
14、上回阀片:当泵停止工作时可阻止管道里的水回流
15、接口接管:连接进口管道。

ZXL直联式自吸泵结构图

ZXL自吸泵结构图

ZXL直联式自吸泵

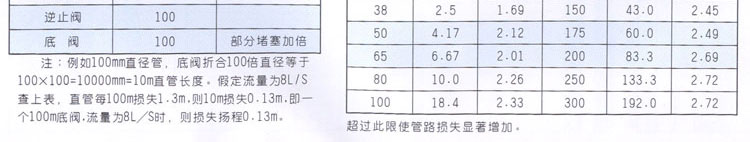

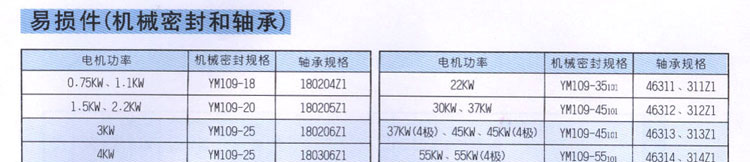

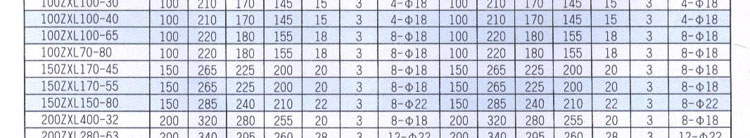

ZXL直联自吸泵外形安装尺寸1ZXL直联自吸泵外形尺寸2ZXL直联式自吸泵外形安装尺寸3ZXL直联式自吸泵外形安装尺寸4ZXL直联式自吸泵外形安装尺寸5ZXL直联式自吸泵外形安装尺寸6ZXL直联式自吸泵法兰尺寸ZXL直联式自吸泵法兰尺寸ZXL直联式自吸泵法兰尺寸ZXL直联式自吸泵法兰尺寸ZXL直联式自吸泵法兰尺寸ZXL直联式自吸泵法兰尺寸ZXL直联式自吸泵法兰尺寸ZXL直联式自吸泵易损件机械密封和轴承1ZXL直联式自吸泵易损件机械密封和轴承2ZXL直联式自吸泵故障分析ZXL直联式自吸泵故障分析ZXL直联式自吸泵故障分析ZXL直联式自吸泵官路损耗参考表ZXL直联式自吸泵官路损耗参考表ZXL直联式自吸泵官路损耗参考表ZXL直联式自吸泵官路损耗参考表
